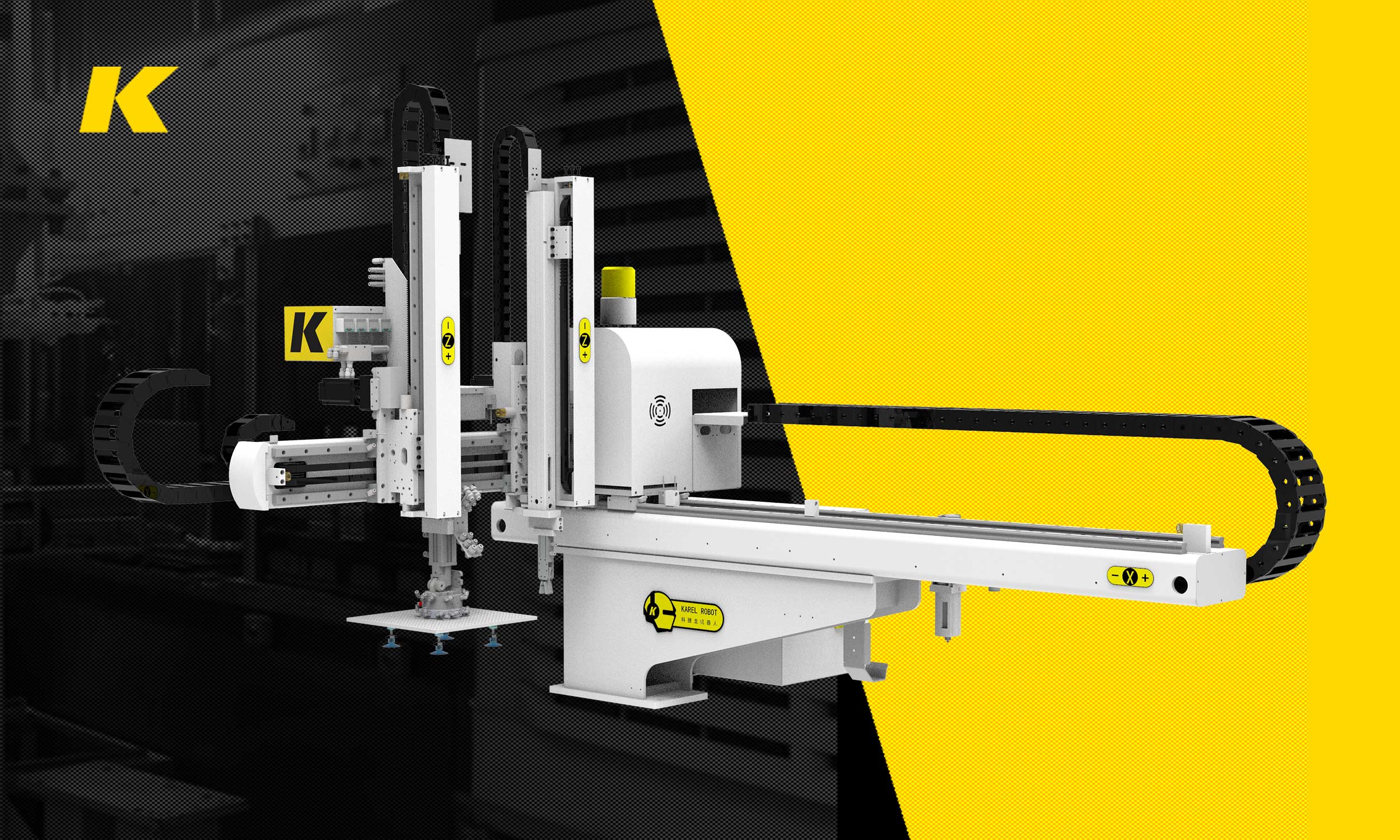

五轴伺服双臂双截机械手DD850D5

  • 五轴伺服双臂双截机械手DD850D5
  • 产品介绍
  • 产品视频


横走部分、成品臂引拔部分、水口臂引拔部分、成品臂下行部分、水口臂下行部分均有伺服电机驱动,可有不同的横出下行位置。在注塑机注塑完产品并开模后,本机械手可自动精确的取出产品和水口,可以多点放置,可按顺序排列,循环置物,不会造成产品变形,不会碰花表面,并且可以实现自动装箱和模内贴标等精度要求高的动作。其结构简单、取出速度快、高效能、震动小、精度高、使用寿命长。从而可增加产能20%-30%,降低产品成本的不良率,保障操作人员的安全性,减少人工,减少浪费。



(设备3D布局图)






(设备3D三视图)





1.N牛头式横走伺服机械手适用于30~4000吨的各型卧式射出成型机。均为横走3轴伺服驱动。上下手臂结构均为双截式,行程规格由 750mm至3000mm。安装此系列机械手可增加产能(20~30%),降低产品的不良率,保障操作人员的安全性,减少人工与浪费。

2.机体结构:横行、引拔、上下轴均使用进口高精密直线线性滑轨,耐磨耗寿命长。上下手臂使用高钢性的结构梁,特殊的皮带倍速机构设计,能大幅度缩短上下手臂的结构高度,除了可增加上下行程速度及稳定性,并且可配合厂房高度低的场所。

3.操作系统:掌上型操作器,界面友好,中英文互换,简单易学,多种功能、程序供选择,可自动,可手动,64组模具记忆,换模时操作设定简单,自动检测故障情况,显示于屏幕,方便调整。

4.侧姿倒角机构:固定倒角90°,可配合公模和母模取出。

5.治具:可根据需要选配吸盘或抱具,治具回路预留二吸二抱四个回路,可做吸夹抱等治具取出应用,可应付各种成品多样化的取出。
